1.Миссия проекта
Создать современное российское пассажирское судно нового поколения, которое станет эффективной альтернативой существующим речным и прибрежным пассажирским катерам.
Катамаран предназначен для эксплуатации:
- городские водные маршруты;
- речной общественный транспорт;
- туристические маршруты;
- прогулочные рейсы;
- скоростные перевозки между островами;
- прибрежные морские маршруты;
- корпоративные перевозки;
- транспорт для курортных зон.
Проект рассчитан на интенсивную ежедневную эксплуатацию с минимальными эксплуатационными затратами и высоким уровнем надежности.
Главная задача проекта — сделать современный пассажирский катамаран максимально доступным для производства и эксплуатации.
2. Идея NALIM (Next-generation Adaptive Low-wake Industrial Multihull)
Налим — одна из самых необычных речных рыб.
Он прекрасно чувствует себя в сильном течении, холодной воде и сложных условиях.
Именно эти качества легли в основу философии проекта.
Основные принципы:
**Простота конструкции**Каждый элемент корпуса проектируется с позиции производственной эффективности.
Инженерный минимализм
Минимум декоративных элементов.
Максимум функциональности.
Надежность
Судно должно работать ежедневно многие годы.
Экономичность
Стоимость жизненного цикла важнее стоимости покупки.
Современность
NALIM не пытается выглядеть футуристичным.
Он выглядит как современная инженерная машина.
3. Общая концепция и дизайн
Дизайн выполнен в фирменной философии RenderWorks Industrial Design.
Основная идея — создать внешний облик, который одновременно:
- современный;
- технологичный;
- узнаваемый;
- простой в производстве.

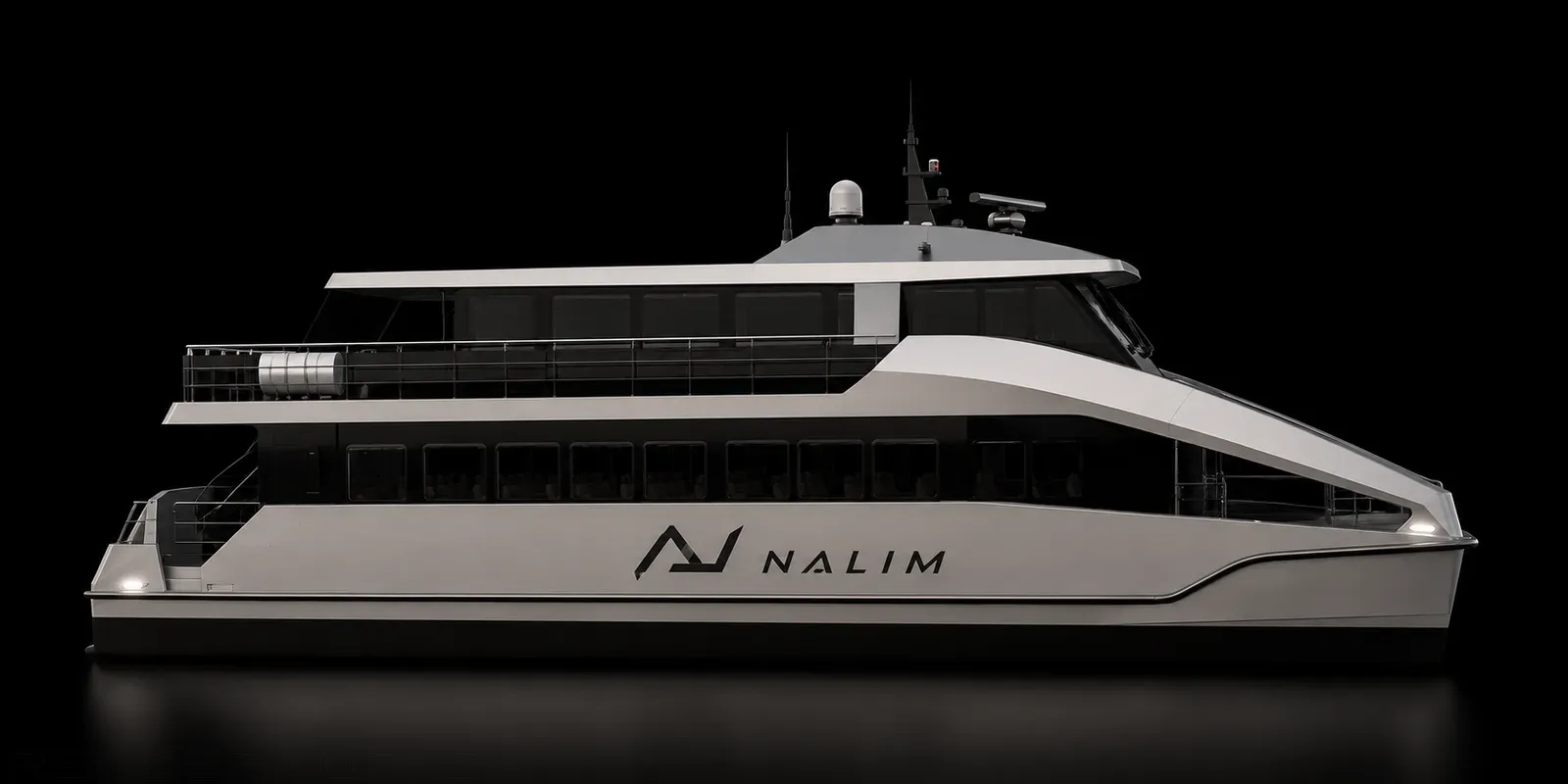

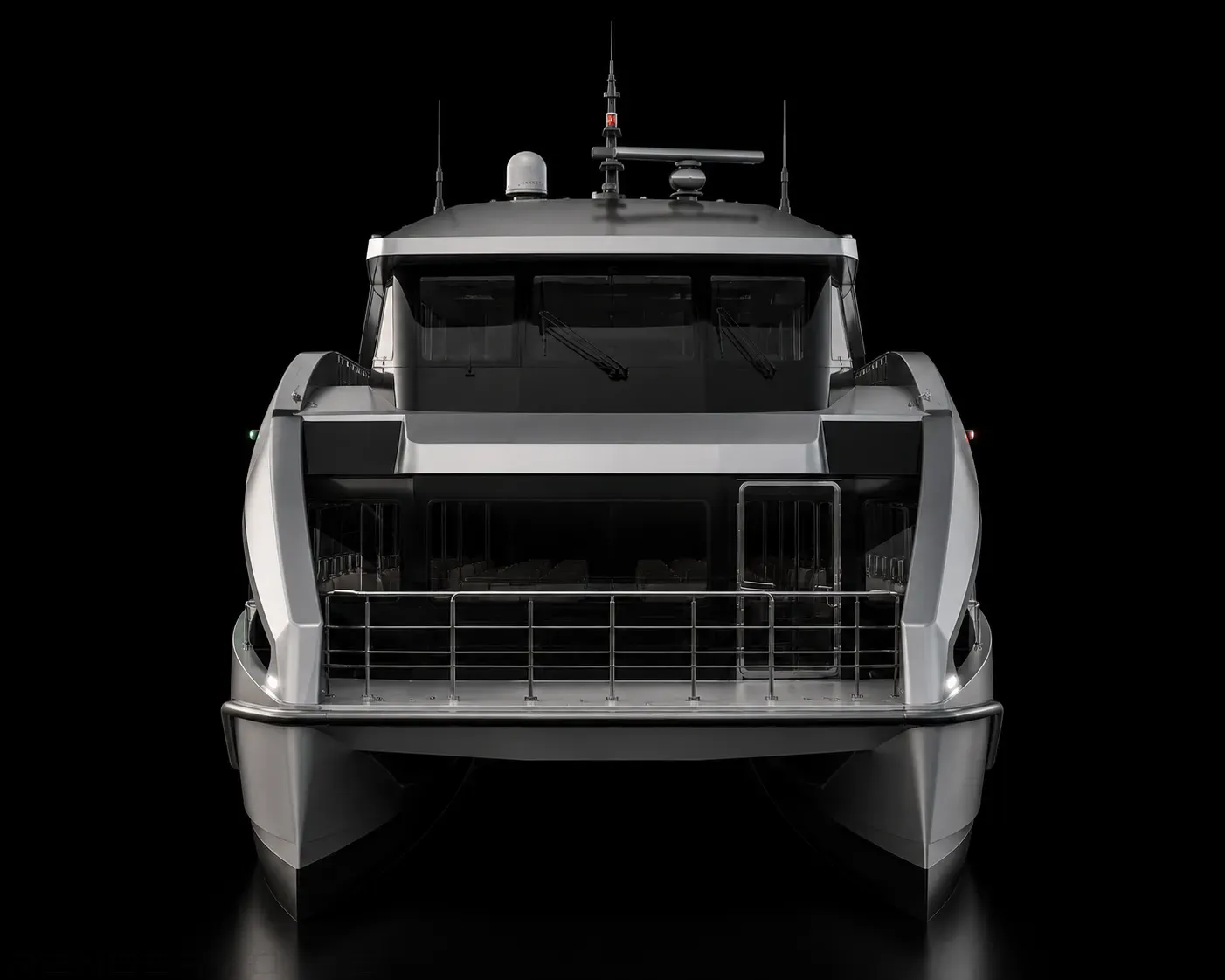

Архитектура корпуса
Катамаран имеет:
- два водоизмещающих корпуса;
- широкий центральный мост;
- просторный пассажирский салон;
- открытую кормовую палубу;
- открытую верхнюю прогулочную палубу;
- панорамное остекление;
- высокую обзорность.
Главной особенностью являются крупные диагональные боковые элементы, формирующие узнаваемый силуэт и одновременно работающие как силовые конструкции.
Дизайн корпуса
Корпус выполнен преимущественно из:
- плоских листов;
- однокриволинейных панелей;
- крупных модульных элементов.
Практически отсутствуют сложные двойные поверхности.
Это резко снижает стоимость производства.
4. Инженерные решения
Проект изначально создается как полностью цифровая инженерная система.
В процессе разработки используются современные технологии:
- CAD;
- CAM;
- CAE;
- цифровые двойники;
- CFD-анализ;
- конечно-элементный анализ (FEA);
- параметрическое проектирование;
- автоматическая подготовка производства.
Производственные технологии
Конструкция полностью ориентирована на современные производства:
- лазерная резка;
- гидроабразивная резка;
- плазменная резка;
- CNC-гибка листов;
- лазерная сварка;
- роботизированная сварка;
- модульная сборка секций;
- цифровой контроль геометрии.
Подобный подход позволяет значительно уменьшить количество ручных операций и обеспечить стабильно высокое качество изделий.
Конструкция
Основные особенности:
- полностью алюминиевый корпус;
- силовой набор оптимизирован методом FEA;
- модульная архитектура;
- унифицированные панели;
- минимальное количество уникальных деталей;
- удобный доступ ко всем агрегатам;
- возможность серийного производства.
5. Ключевые преимущества перед существующими машинами
Простота изготовления
Большинство современных пассажирских катамаранов имеют сложные пространственные поверхности.
NALIM специально разработан под промышленное производство.
Высокая технологичность
Все панели легко производятся серийно.
Минимум ручной подгонки.
Быстрая сборка
Корпус собирается из крупных модулей.
Это сокращает сроки производства.
Низкая стоимость владения
- меньше трудоемкость ремонта;
- меньше стоимость запасных частей;
- высокая ремонтопригодность;
- длительный ресурс.
Современный дизайн
Несмотря на простую конструкцию, катамаран выглядит современно и престижно.
Универсальная платформа
Одна конструкция может использоваться для создания большого семейства судов.
6. Общие технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Пассажирский катамаран |
| Материал корпуса | Морской алюминиевый сплав |
| Длина | 18–22 м |
| Ширина | 6,5–8 м |
| Осадка | 0,8–1,2 м |
| Вместимость | до 100 пассажиров |
| Экипаж | 2–4 человека |
| Скорость экономическая | 18–22 узла |
| Максимальная скорость | 25–30 узлов |
| Дальность плавания | до 500 км |
| Район плавания | Реки, озера, водохранилища, прибрежные морские районы |
| Тип силовой установки | Дизельная, дизель-электрическая или полностью электрическая |
| Движители | Винты, водометы или азимутальные колонки |
| Конструкция | Катамаран |
| Палуб | 2 |
| Верхняя палуба | Прогулочная |
| Доступность | Возможность исполнения для маломобильных пассажиров |
| Срок службы | Более 30 лет |
| Метод проектирования | Полностью цифровой (CAD/CAM/CAE) |
7. Архитектура семейства
Платформа NALIM проектируется как единая модульная линейка:
- NALIM CITY - Городской водный автобус.
- NALIM TOUR - Туристический прогулочный катамаран.
- NALIM EXPRESS - Скоростной пассажирский катамаран.
- NALIM VIP - Премиальная версия для корпоративных перевозок.
- NALIM RIVER - Исполнение для внутренних водных путей.
- NALIM SEA - Прибрежная морская модификация.
- NALIM ELECTRO - Полностью электрическая версия.
- NALIM HYBRID - Гибридная силовая установка.
- NALIM RESCUE - Поисково-спасательный катамаран.
- NALIM PATROL - Патрульное исполнение для государственных служб.
- NALIM CARGO - Грузопассажирская модификация.
Возможности модернизации
Платформа предусматривает возможность:
- изменения длины корпуса;
- увеличения пассажировместимости;
- установки различных силовых установок;
- замены движителей;
- интеграции новых навигационных комплексов;
- установки автономных систем управления;
- перехода на водородные энергетические установки в будущем;
- применения композитных элементов надстройки.
8. Перспективы проекта
NALIM — это не просто новый пассажирский катамаран, а пример современного инженерного подхода к проектированию судов.
Проект изначально создается на новой технологической базе, объединяющей цифровое проектирование (CAD/CAM/CAE), инженерное моделирование, автоматизированную подготовку производства и современные методы изготовления: лазерную и гидроабразивную резку, роботизированную и лазерную сварку, станки с ЧПУ, модульную сборку и цифровой контроль качества.
Такой подход обеспечивает целый ряд преимуществ по сравнению с традиционными методами судостроения:
- сокращение сроков разработки и вывода изделия на рынок;
- снижение производственных затрат;
- повышение точности изготовления;
- уменьшение количества ручных операций;
- более высокая надежность конструкции;
- простота ремонта и модернизации;
- снижение стоимости эксплуатации на протяжении всего жизненного цикла;
- возможность быстрого масштабирования серийного производства.
NALIM демонстрирует переход от традиционного судостроения к современной цифровой инженерии, где эффективность определяется не сложностью конструкции, а качеством инженерных решений. Благодаря модульной архитектуре, технологичному корпусу и современному дизайну платформа обладает большим потенциалом для создания целого семейства пассажирских судов нового поколения, соответствующих требованиям ближайших десятилетий.
